ConstraintLayout使用说明

刚学Android那会，Android是有五大布局的：FrameLayout、LinearLayout、RelativeLayout、AbsouteLayout、TableLayout。现在为止，Android的布局家族得到了扩充，现在在公司做项目使用的最多的是ConstraintLayout，之前接触的比较少，因此趁着周末时间，好好学习了一下，功能非常nb，不愧是Android Studio默认创建项目的首选布局。

ConstraintLayou与RelativeLayout类似，但功能更强大，且性能更高。

官方文档

目前ConstraintLayout支持以下几种约束：

  • 相对布局

  • Margins

  • 中心布局

  • 圆形布局

  • 可见性行为

  • 尺寸约束

  • 链

  • 虚拟辅助工具

  • 优化器

相对布局

相对位置是一个最基本的功能，一个控件相对另一个控件是如何布局的。你可以控制在水平和垂直两个方向上控制控件。

  • 水平方向：left、right、start、end边

  • 垂直方向：top、bottom边和文字baseline

layout_constraintXXX_toYYYOf属性，其中XXX和YYY可以为start、left、end、right、top和bottom，意思是让控件的哪一边和另一个控件的哪一边挨着。

用法：

 <Button
        android:id="@+id/button2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Button2"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toRightOf="@+id/button1"
        app:layout_constraintTop_toTopOf="parent" />

layout_constraintXXX_toYYYOf属性后面即可跟控件id，也可以跟parent，parent代表着父布局，即ConstrainLayout。

Margins

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <Button
        android:id="@+id/button1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="A"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent" />


    <Button
        android:id="@+id/button2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginLeft="30dp"
        android:text="B"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toRightOf="@id/button1"
        app:layout_constraintTop_toTopOf="parent" />

</android.support.constraint.ConstraintLayout>

当约束的目标可见性是GONE，可以设置一个另外的margin，通过以下属性进行设置：

  • layout_goneMarginStart

  • layout_goneMarginEnd

  • layout_goneMarginLeft

  • layout_goneMarginTop

  • layout_goneMarginRight

  • layout_goneMarginBottom

中心布局和bias

举个例子：

<android.support.constraint.ConstraintLayout ...>
             <Button android:id="@+id/button" ...
                 app:layout_constraintLeft_toLeftOf="parent"
                 app:layout_constraintRight_toRightOf="parent/>
         </>

如果需要满足这个约束，那么button尺寸得和ConstraintLayout一样宽。但最终的效果如下：

这样就好像拉伸了控件一样，实现了水平居中的效果，同样可用于垂直居中。

Bias

默认地，两边拉伸一样大，但如果想两边拉伸的不一样，可以使用如下两个属性：

  • layout_constraintHorizontal_bias

  • layout_constraintVertical_bias

代码如下：

<android.support.constraint.ConstraintLayout ...>
             <Button android:id="@+id/button" ...
                 app:layout_constraintHorizontal_bias="0.3"
                 app:layout_constraintLeft_toLeftOf="parent"
                 app:layout_constraintRight_toRightOf="parent/>
         </>

这样两边比就是0.3：0.5，类似LinearLayout的weight效果。

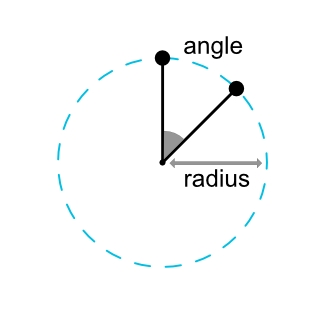

圆形布局(1.1加入)

可以指定某一控件以相对另一控件的某一角度和距离进行布局。

  • layout_constraintCircle : references another widget id

  • layout_constraintCircleRadius : the distance to the other widget center

  • layout_constraintCircleAngle : which angle the widget should be at (in degrees, from 0 to 360)

可见性行为

ConstraintLayout在处理控件可见性为GONE时有特殊的规则。

当控件可见性为GONE时，

  • 布局阶段会认为是一个点

  • 它的约束关系仍在，但是margin会是0。

尺寸约束

ConstraintLayout最小尺寸

可以为ConstraintLayout设置最小尺寸和最大尺寸。当ConstraintLayout的尺寸设置WARP_CONTENT时，这些最小尺寸和最大尺寸会被使用。

控件尺寸约束

控件的尺寸是通过layout_width和layout_height进行约束的，可以使用三种值：

  • 某一指定值

  • WARP_CONTENT

  • 0dp，等价于"MATCH_CONSTRAINT"

Ratio

可以定义控件的尺寸和另一个控件的尺寸比例。前提条件是至少有一个尺寸是0dp，然后指定layout_constraintDimensionRatio，如下：

 <Button android:layout_width="wrap_content"
                   android:layout_height="0dp"
                   app:layout_constraintDimensionRatio="1:1" />

这种情况下，宽高将是1：1。

ratio可以有两种表现形式：

  • 一个浮点数：表示宽/高

  • 一个比例形式，表示宽：高

如果两个尺寸都为0dp，系统根据指定的ratio设置满足的最大尺寸。

 <Button android:layout_width="0dp"
                   android:layout_height="0dp"
                   app:layout_constraintDimensionRatio="H,16:9"
                   app:layout_constraintBottom_toBottomOf="parent"
                   app:layout_constraintTop_toTopOf="parent"/>

H字母在前表示，前面是高度：宽度；

链

虚拟辅助工具

  • Guideline

  • Barrier

  • Group

优化 （1.1新特性）

可以在ConstraintLayout中添加app:layout_optimizationLevel进行优化，目前支持的参数有：

  • none : no optimizations are applied

  • standard : Default. Optimize direct and barrier constraints only

  • direct : optimize direct constraints

  • barrier : optimize barrier constraints

  • chain : optimize chain constraints (experimental)

  • dimensions : optimize dimensions measures (experimental), reducing the number of measures of match constraints elements

高级用法——辅助工具

Guideline

可以将Guideline看做是辅助线，不会在布局中显示的。Guideline中有两种，垂直的和水平的。

  • 水平的Guideline，高度为0dp，宽度为ConstraintLayout的宽度

  • 垂直的Guideline，宽度为0dp，高度为ConstraintLayout的高度

有三种方法去定位一个辅助线的位置：

  • layout_constraintGuide_begin：对于水平的，相当于topMargin；对于垂直的，相当于leftMarigin

  • layout_constraintGuide_end：对于水平的，相当于bottomMargin；对于垂直的，相当于rightMarigin

  • layout_constraintGuide_percent：设定相对布局的百分比，如果需要居中，就设置0.5

 <android.support.constraint.Guideline
        android:id="@+id/guideline"
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:orientation="vertical"
        app:layout_constraintGuide_percent="0.5" />

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="hello"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="@+id/guideline"
        app:layout_constraintTop_toTopOf="parent" />

居左1/4，guideline居中，textview又居左和guideline的中，就是1/4的地方。

Barrier

Barrier是栅栏的意思，Java并发库里有个栅栏，这里意思差不多，都是给个底线，超越不得的。

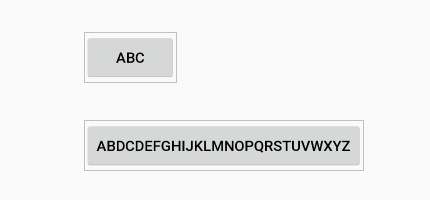

Barrier以一组控件作为输入，基于这些控件创造出一个虚拟的辅助线。

比如下图，将会创造一个左边的栅栏沿着控件的左边。

<android.support.constraint.Barrier
              android:id="@+id/barrier"
              android:layout_width="wrap_content"
              android:layout_height="wrap_content"
              app:barrierDirection="start"
              app:constraint_referenced_ids="button1,button2" />

当创建了Barrier之后，其他控件可以和Barrier建立约束。

Group

Group可以将一组控件组合起来，一起控制可见性。不需要分开设置。这个真的是太有用了，目前我们的项目中经常需要某一中情况下隐藏几个textview，那一种情况下又是开那几个TextView，可以改变用Group。

用法如下：

 <android.support.constraint.Group
              android:id="@+id/group"
              android:layout_width="wrap_content"
              android:layout_height="wrap_content"
              android:visibility="visible"
              app:constraint_referenced_ids="button4,button9" />

总结

ConstraintLayout是一个性能很高的布局，可以应对复杂的布局，重要的还是要多实践实践。
